一、概述

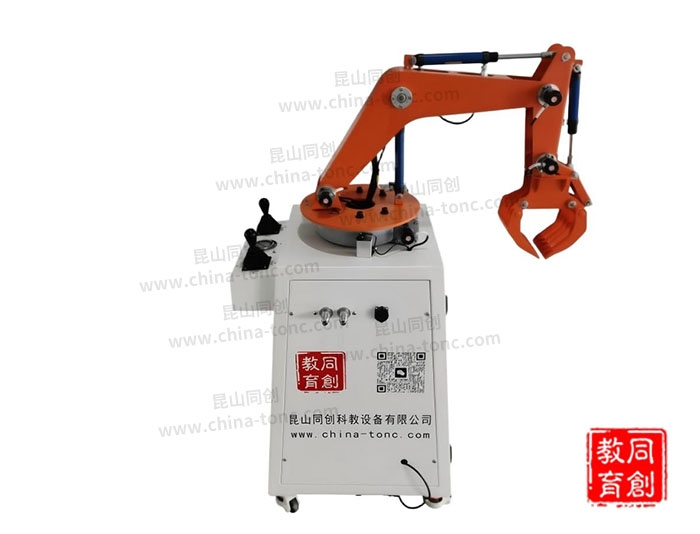

TC-YZM型液压抓木机是专为高效装卸木材、甘蔗、废钢等条状或散碎物料设计的工程机械，其核心是通过加长臂架与专用抓木器替代普通挖掘机的短臂和挖斗，实现远距离抓取、举高装载等灵活作业，显著降低人工成本并提升装卸效率。具有体积小、重量轻、操作灵活方便等优点。
二、设备特点
1.实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2.液压站放置于液压台主柜内，整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验
3.液压抓木机是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理
4.实验控制采用手动控制和自动控制两种方式。
5.实验部件采用高压元部件，额定工作压力6.3Mpa，安全可靠。
6.带漏电保护，对地漏电电流超过30mA即切断电源；动力源采用三相AC380V 50Hz电源（可选单相AC220V）；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
7.可编程序控制器PLC(可选)电气控制方式，机-电-液一体控制。
三、实验项目
序号 | 实验类别 | 项目内容 |
1 | 机械结构 | 零部件拆装 |
工作原理观摩 | ||
2 | 液压原理 | 液压元件认知 |
液压原理学习与分析 | ||
3 | 动作演示 | 抓木作业：抓木器和小臂复合进行工作实验 |
回转作业：动臂提升同时平台回转 | ||
卸料作业：小臂和抓木器工作同时大臂可调整位置高度 | ||
返回作业：平台回转、动臂和小臂配合回到开始位置 | ||
4 | PLC控制 （可选） | PLC指令编程、梯形图编程学习 |
PLC编程软件的学习与使用 | ||
PLC与计算机的通讯、在线调试 | ||
PLC在液压传动控制中的应用以及控制方案的优化 |
四、主要技术参数
序号 | 名称 | 技术参数 | |
1 | 变量叶片泵 | 公称排量 | 8.3mL/r |
额定工作压力 | 6.3MPa | ||
2 | 驱动电机 | 电压 | 三相AC380V 50Hz |
功率 | 1.5KW | ||
转速 | 1450r/min | ||
3 | 外形尺寸 | 长*宽*高 | 1550mm*650mm*1800mm |
4 | 油缸运动速度 | 0~50mm/s | |
S | 平台回转速度 | 1.5周/分钟 | |
6 | 回转半径 | 1200mm | |
7 | 装机容量 | 2KVA | |
