一、概述

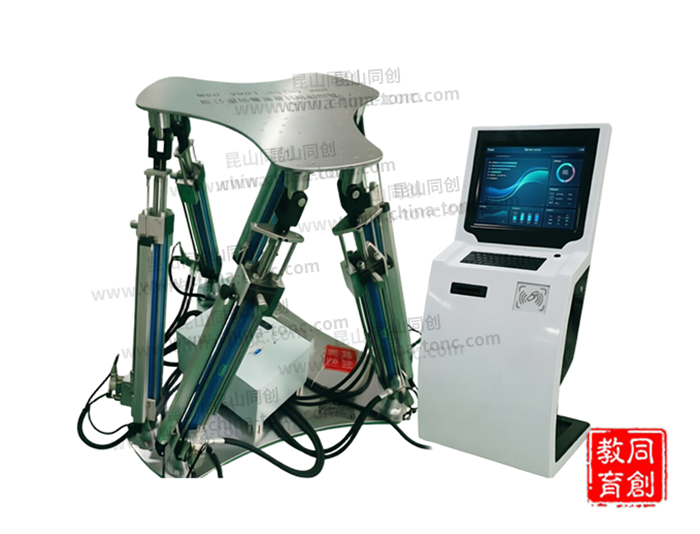

TC-LGT液压六自由度平台是一种高精度的运动模拟与测试设备，通过六个液压执行机构协同驱动，实现平台在空间六个自由度（X、Y、Z轴平移及绕三轴的旋转α、β、γ）的复合运动。该平台集成了机械、液压、电气控制与传感技术，具有承载能力强、动态响应快、稳定性高等特点，广泛应用于航空航天、船舶海工、汽车工程、国防军事、土木工程等领域，用于模拟复杂动态环境、进行性能测试与仿真训练
二、结构组成
1.机械结构
上下平台：上平台为运动平台，下平台固定，由高强度钢板制成，确保结构刚度和稳定性。
连接结构：六个液压缸与平台的连接铰链（万向铰），采用高精密机械加工，确保运动灵活性和低摩擦。
支撑：下平台底部设置高载荷福马轮（带刹车功能），采用螺栓连接，确保平台的灵活性和稳定性。
2.液压元件
液压缸：六个高性能双作用液压缸，按特定几何布局连接上下平台，提供驱动力，具备高响应速度和抗过载能力。
液压泵站：通用性设计，可采用六自由度专用液压站，也可与本公司其他通用实验台配合使用。
电液伺服阀：控制液压油的流向与流量，实现精确的位置和压力控制，响应速度快，动态特性好。
阀组：全集成式液压阀组，采用插装式液压阀，空间小、集成度高、油路短、泄露小、故障率低等特点，提高效应速度。
液压管路：高压软管与硬管组合，优化布局，减少压力损失与振动。
3.电气元件
控制器：核心为PLC（单片机）或控制板卡，实现实时控制算法与信号处理。
伺服驱动器：驱动电液伺服阀，将控制信号转化为液压动作。
电源系统：提供稳定电力，保障系统持续运行。
人机界面：可视化操作界面，用于参数设置、状态监控与故障诊断。
4.传感器系统
位移传感器：实时反馈液压缸行程与平台姿态。
压力传感器：监测液压缸腔内压力。
温度传感器：监控液压油温，防止过热影响系统性能。
三、实验项目
序号 | 项目名称 | 序号 | 项目名称 |
1 | 多自由度运动模拟 | 7 | 高精度定位实验 |
2 | 动态负载测试 | 8 | 轨迹跟踪实验 |
3 | 伺服阀的流量控制实验 | 9 | 运动平台倾斜实验 |
4 | 伺服阀的方向控制实验 | 10 | 运动平台摇摆实验 |
5 | 伺服阀的阶跃响应实验 | 11 | 运动平台旋转实验 |
6 | 伺服阀的闭环控制 | 12 | 多场景仿真 |
四、技术参数
序号 | 名称 | 技术参数 | 序号 | 名称 | 技术参数 | ||
1 | 额定压力 | 6MPa（可定制） | 15 | 伺服阀 | 线性度 | ≤7.5% | |
2 | 额定流量 | 12L/Min（可定制） | 16 | 对称度 | ≤10% | ||
3 | 传感器 | DC24V/0-10V | 17 | 压力增 | ＞30% | ||
4 | 输入电压 | AC380V、AC220V | 18 | X轴平移 | ±150mm | ||
5 | 安全保护 | 漏电保护、短路保护、过载保护、欠压保护、液压超压保护 | 19 | Y轴平移 | ±150mm | ||
6 | 控制载体 | PLC（单片机）或控制板卡 | 20 | Z轴平移 | 100-400mm | ||
7 | 人机界面 | 定制 | 21 | 俯仰 | ±15° | ||
8 | 伺服阀控制器 | 指令信号 | ±10V | 22 | 翻滚 | ±15° | |
9 | 电源 | DC24V | 23 | 偏航 | ±15° | ||
10 | 励振信号 | 300HZ方波 | 24 | 支腿行程 | 500mm | ||
11 | 伺服阀 | 额定流量 | 30L/Min | 25 | 平台直径 | 665mm | |
12 | 额定电流 | 10/40mA | 26 | 底座直径 | 1050mm | ||
13 | 滞环 | ≤4% | 27 | 零位高度 | 932mm | ||
14 | 分辨率 | ≤1% | 28 | 液压缸推力 | 9806N | ||
