一．概述

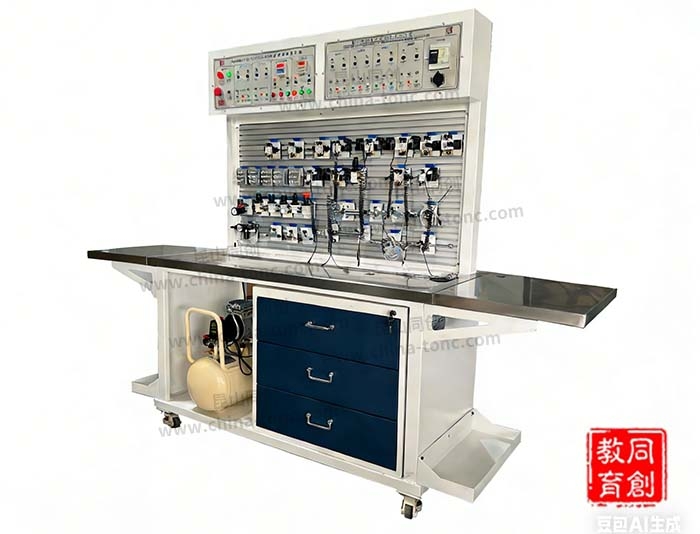

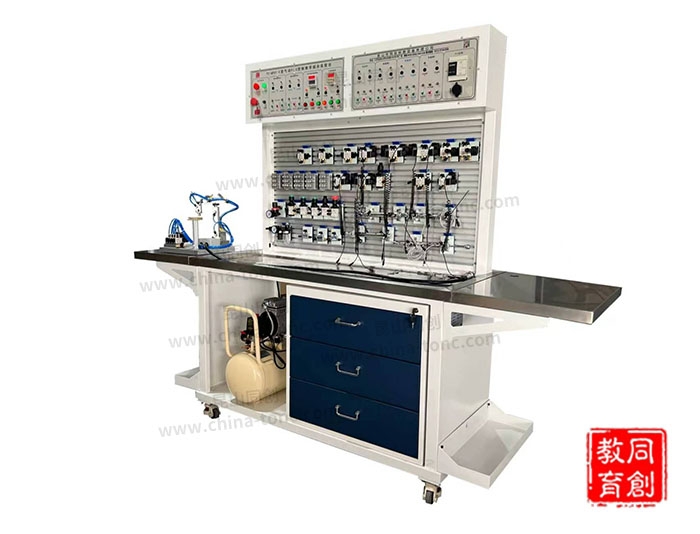

TC-QP01实验装置是应现代气动专业教学实验要求，根据《液压与气动传动》，《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。此外，装置采用PLC控制方式，利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能，是气动技术和电气PLC控制技术的完美结合。
二．主要特点：
序号 | 特点内容 |
1 | 柜体采用不锈钢材质，坚固美观 |
2 | 模块化结构设计，各个气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上，组装各种实验回路，操作简单、方便 |
3 | 快速可靠的连接接头 |
4 | 标准工业用元器件，性能可靠，安全 |
5 | 低噪音的工作泵站、提供一个安静的实验环境 |
6 | 该装置集各种真实的气动元件、PLC（用户自选品牌：西门子、三菱、欧姆龙等）控制单元进行电气控制，技术先进，完全与工业现场零距离，控制方式可软件编程。 |
7 | 集计算机技术于一体 ，是典型的机、电、气一体化的综合实训设备 |
三．可以完成的实验项目
序号 | 实验项目类别 | 项目名称 |
1 | 常用气动元件功能演示 | 气动调压阀，气动换向阀，气动节流阀 |
2 | 常见气动回路演示 | 单/双作用气缸的换向/速度调节回路 |
缓冲回路 | ||
互锁回路 | ||
过载保护回路 | ||
卸荷回路 | ||
四缸联动回路 | ||
二次压力控制回路 | ||
高低压转换回路 | ||
计数回路 | ||
延时回路 | ||
3 | PLC电气控制试验 | PLC指令编程、梯形图编程学习 |
PLC编程软件的学习与使用 | ||
PLC与计算机的通讯、在线调试 | ||
PLC与气动元件相结合的控制实验 | ||
4 | 学生自行设计、组装的扩展回路实验 | |
四．实验装置组成及主要技术参数
序号 | 名称 | 组成及主要技术参数 | |
1 | 实验工作台 | 安装面板（工业级6063-T5铝合金型材） | |
安装面板为带“T”沟槽形式的铝合金型材结构 | |||
2 | 工作泵站 | 低噪音空气压缩机 | 电压：~220V/50Hz |
容积：20L | |||
额定输出压力：0.8MPa | |||
工作噪声：< 60分贝 | |||
3 | 气动元件 | 以台湾亚德客气动元件为主 | 配有过渡底板（铝合金型材+工程塑料） |
4 | 电气控制单元 | 可编程序控制器(PLC) | 三菱FX1S-20MR（可根据客户要求选配不同品牌的PLC） |
继电器输出形式 | |||
电源电压：AC 220V/50Hz | |||
配有与计算机通讯的下载线缆（包括适配器） | |||
5 | 安全保护 | 压力过载保护装置 | |
漏电保护装置 | |||
过流保护装置 | |||
6 | 气动组态软件 | 我司开发的液压气动组态软件可以实现软件与硬件同步 | |
