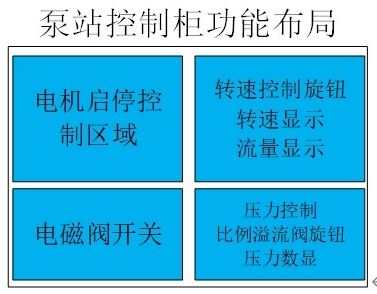

一、泵站控制柜功能
序号 | 名称 | 序号 | 名称 |
1 | 伺服电机启停按钮 | 4 | 冷却风扇启停按钮 |
2 | 伺服电机转速控制，转速显示 | 5 | 比例溢流阀控制（旋钮调节） |
3 | 二次仪表显示：泵出口压力（留有传感器接口）、回流流量传感器、油箱温度监测 | ||
二、实验项目
序号 | 名称 | 序号 | 名称 |
1 | 伺服电机控制实验 | 5 | 压力闭环控制 |
2 | 比例溢流阀静态特性测试 | 6 | 蓄能器应用实验 |
3 | 比例溢流阀动态特性测试 | 7 | 冷却器应用实验 |
4 | 多级压力控制 | 8 | 其他液压元件测试（安装配套液压底板即可） |
三、系统参数
序号 | 名称 | |
1 | 最大工作压力 | 15MPa |
2 | 最大输出流量 | 30L/min |
3 | 压力调节 | 比例调压（旋钮调节）和手动调节两种模式，比例溢流阀调压精度±0.1MPa |
4 | 安全卸荷 | 泵站具有安全卸荷作用（达到设定的最高压力14MPa，自动卸荷） |

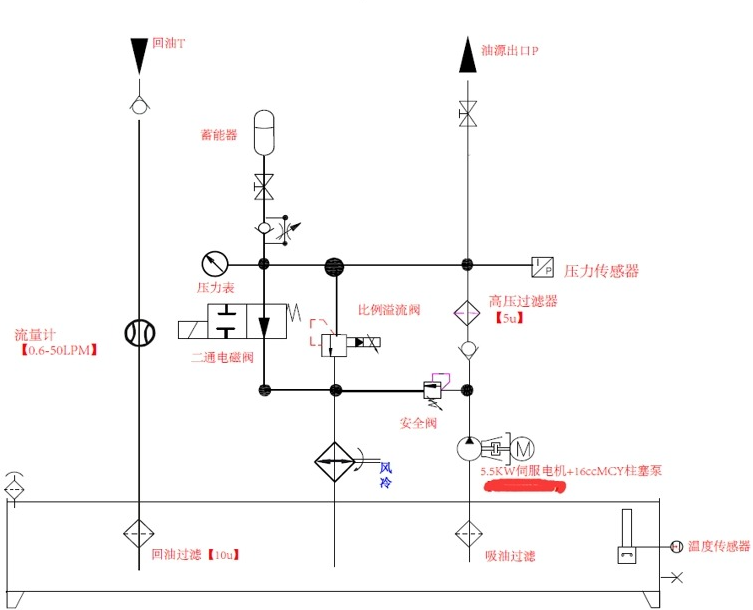

5 | 出油管路 | 泵出油管路接到一个油路块（液压泵出油口到阀测试台中间的油路块），具有高压过滤、单向截止、油路通断功能（电磁阀控制）、压力显示以及压力传感器接口预留 |
6 | 冷却方式 | 风冷 |
7 | 附件 | 油箱具有回油过滤、空滤、油箱液位显示 |
8 | 驱动 | 电机为伺服电机，电机转速可调 |

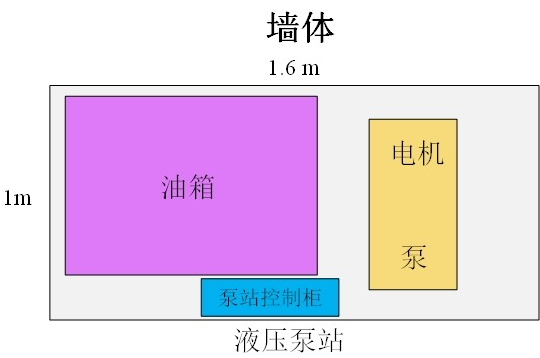

四、液压泵站平面布置示意图
实验室可用面积尺寸：长度为1.6m，宽度为1m。
泵1：国产MCY轴向柱塞泵16MCY14-1B（排量16ml/r，泵与电机之间的工装保证可拆卸）；
